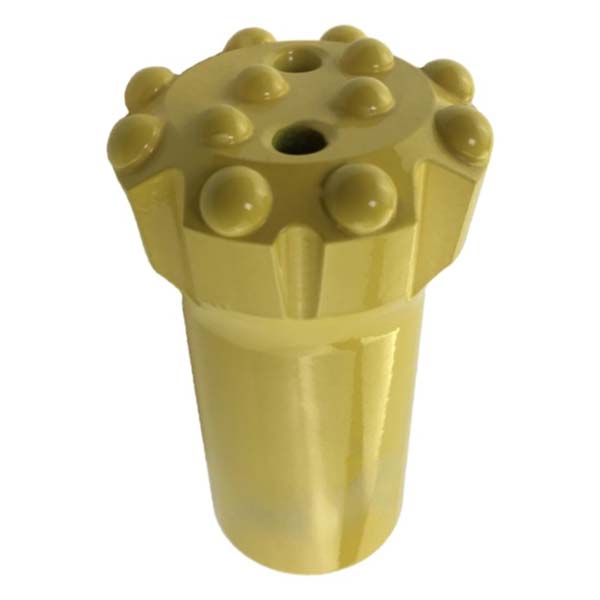

retrac-knap-bit

retrac-knapborekrone med T35-gevind til boreværktøj

Den gevindskårne knapborekrone er fremstillet af højkvalitetsstænger af legeret stål og wolframkarbid. Efter varmebehandling har vores boreværktøjer fremragende sejhed, hvilket gør dem velegnede til borekravene i underjordisk minedrift og samtidig minimerer energitabet under boreprocessen.

Kontakt os
Beskrivelse

Oversigt over knapborekroner i T35-gevindserien

Denne serie af knapborekroner med T35-gevind fås i to typer: flad og retrac. Begge typer har fremragende slidstyrke og slagfasthed. Retrac-knapborekroner anvendes typisk i komplekse bjergformationer eller i situationer, hvor borekronen skal udskiftes ofte.

Tekniske oplysninger om retrac-knapborekronen

  • Tilslutningsgevind: T35
  • Materiale i knapperne: Wolframkarbid
  • Materiale i borekronens krop: Højstyrkelegeret stål
  • Skylleriller: Fordelt langs borekronen til fjernelse af borespåner og køling
  • Hoveddesign: Knapformet
  • Typer: Flad og retrac-knapborekrone
  • Diameter: Fås i 54 mm, 57 mm og 64 mm
  • Vinkel på periferiknapper: 35 grader
  • Periferiknapper: 6×10 og 6×11
  • Centerknapper: 3×9 og 3×10
  • Vægt: Fra 1,4 kg til 2,2 kg
  • Fremstillingsproces for knapperne: Varmeindlægningsteknologi
  • Andre fremstillingsprocesser: Fuld karburiserende varmebehandling, højfrekvensbehandling og fosfateringsproces
Tekniske parametre
Spændebit til retrac-knap med T35-gevind til boreværktøj
Gevindbit, knapD (mm)D (tommer)Knapper MålKnapper, centerKnappens vinkelGevindBestillingsnummerVægt (kg)

Knap

Knap

542 1/66 x 10 mm3 x 9 mm35 graderT35B173-5409-75051,4
572 1/46 x 10 mm3 x 9 mm35 graderT35B173-5709-75051,5
642 1/26 x 11 mm3 x 10 mm35 graderT35B173-6409-75051,6

Knap, flad, tilbagetræk

Knap, flad, tilbagetrækkelig

542 1/66 x 10 mm3 x 9 mm35 graderT35B176-5409-75051,8
572 1/46 x 10 mm3 x 9 mm35 graderT35B176-5709-75052,0
642 1/26 x 11 mm3 x 10 mm35 graderT35B176-6409-75052,2

T35 underground mining jumbo drill tools installation diagram
