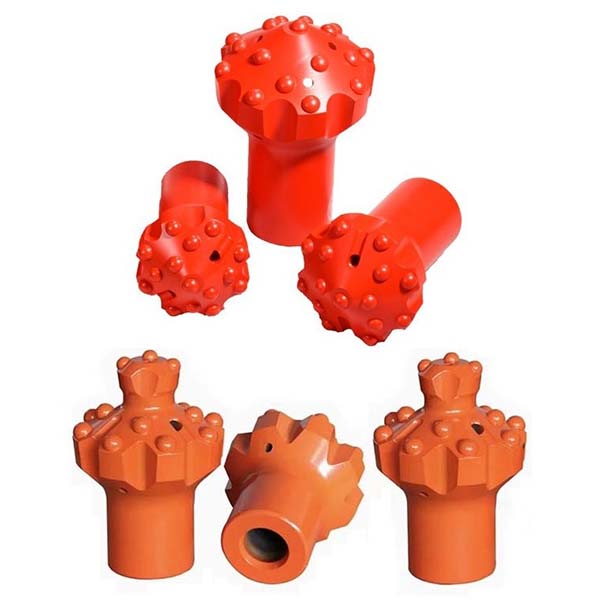

R35-kugleforført udboringsbit, også kendt som udboringsbit

Pilotsektionen på pilot-reamer-boret indsættes i et eksisterende hul for at sikre stabilitet, mens reaming-sektionen udvider hullet til den ønskede diameter. Det er meget udbredt i anvendelser, der kræver høj præcision, såsom fundamentpæle, tunnelboring og geotermisk boring.

Beskrivelse
Tekniske parametre

Beskrivelse

Parametre for pilotbor

Parametrene for pilotboret omfatter diameter, længde, vægt og den relevante type borerig.

Specifikationer

R35 pilot-reamer-bit, også kaldet R35 pilot-reaming-bit, har en diameter på 89 mm.
R35 pilot-reamer-bit, også kaldet R35 pilot-reaming-bit, har en diameter på 102 mm.
R35 kuppel-reamer-bit, også kaldet R35 kuppel-reaming-bit, har en diameter på 127 mm.

Teknisk information om R35 kuppel- og pilot-reamer-bit

Tilslutningsgevind: R35
Hovedmateriale: Wolframkarbid
Bitlegemets materiale: Højstyrke legeret stål
Slagriller: Fordelt langs boret til spånafledning og afkøling
Hoveddesign: Sfæriske knapper
Diameter: 89 mm, 102 mm og 127 mm
Vinkel på måleknapper: 35 grader
Måleknapper: 12×12 mm og 12×13 mm
Centerknapper: 3×10 mm og 3×13 mm
Vægt: Varierer fra 3,2 kg til 4,8 kg
Fremstillingsproces for hovedet: Hot-melt-indlægsteknologi
Andre fremstillingsprocesser: Fuld karburiseringsvarmebehandling, højfrekvensbehandling og fosfateringsproces

Tekniske parametre

R35-reamerbit med kuppelformet føring, også kendt som reamerbit
Reaming bit	D (mm)	D (tommer)	Knapper Mål	Knapper Center	Knapsvinkel	Gevind	Bestillingsnummer	Vægt (kg)
Pilot-udboringsbit	89	3 1/2	12 x 12 mm	3 x 10 mm	35 grader	R35	B100-8915-5505	3,2
Pilot-udboringsbit	102	4	12 x 13 mm	3 x 10 mm	35 grader	R35	B100-0215-5505	3,6
Kuppelformet reamer	127	5	12 x 13 mm	3 x 13 mm	35 grader	R35	B107-2715-5505	4,8
