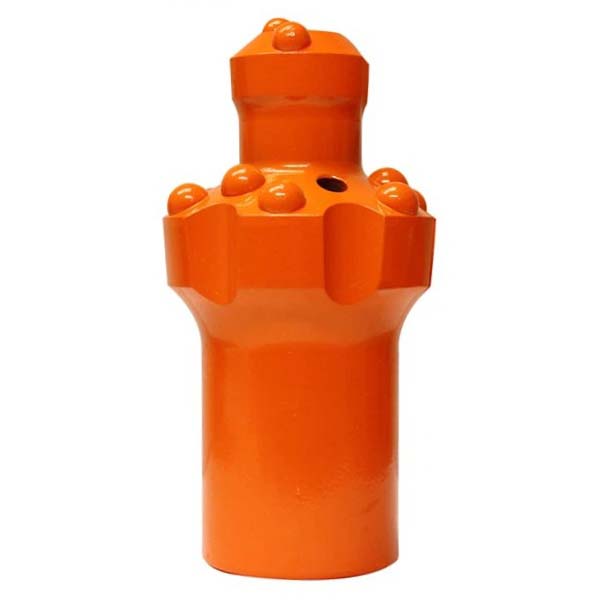

R28-pilotbor med 35° vinkel til drivstang

Sammenlignet med kuppelformede reamer-bor har piloterede reamer-bor en mindre skærediameter og er primært ansvarlige for at trænge igennem klippen og indlede boreprocessen. I top-hammer-borerigge er den piloterede reamer-bors hovedfunktion at bore det indledende eller pilot-hul.

Beskrivelse
Tekniske parametre

Beskrivelse

Oversigt over styret udvidelsesbor

Den styrende reamerbits primære funktion er at udvide borehullets diameter, samtidig med at den effektivt fjerner bjergspåner, der genereres under boreprocessen. Brug af denne bit reducerer hyppigheden af hulrensning, forbedrer driftseffektiviteten og sikrer nøjagtigheden af borehullets diameter.

Tekniske specifikationer for R28-piloteret reamerbit

Tilslutningsgevind:R28
Hovedmateriale:Wolframkarbid
Bitskrogets materiale:Højstyrke legeret stål
Skyllekanaler:Fordelt langs boret til fjernelse af borekaks og afkøling
Hoveddesign:Sfæriske knapper, styret reamer-bit
Diameter:64 mm og 76 mm
Knapvinkel:35 grader
Måleknapper:9 x 10 mm og 9 x 11 mm
Midterknapper:3 x 10 mm
Vægt:Varierer fra 1,7 kg til 2,3 kg
Fremstillingsproces for hovedet:Varmmonteringsteknik
Andre fremstillingsprocesser:Fuld karburiseringsvarmebehandling, højfrekvensbehandling og fosfateringsbehandling

Tekniske parametre

R28-fræser med styreflade og 35° vinkel til drivstang
Reamerbit	D (mm)	D (tommer)	Knapper Mål	Knapper Center	Knapsvinkel	Gevind	Bestillingsnummer	Vægt (kg)
Pilot-udboringsbit	64	2 1/2	9 x 10 mm	3 x 10 mm	35 grader	R28	B100-6412-5305	1,7
Pilot-udboringsbit	76	3	9 x 11 mm	3 x 10 mm	35 grader	R28	B100-7612-5305	2,3
