Name: R28-kryds- og knapbor til drivning og tunnelbygning
Brand: beentools

Beskrivelse

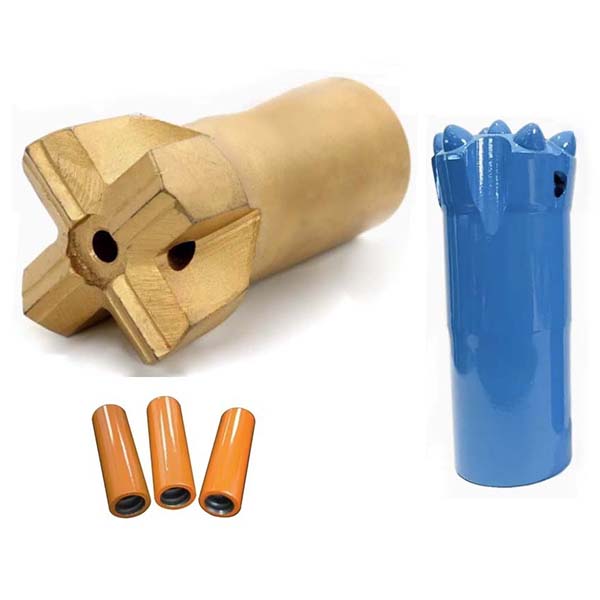

Oversigt over R28-knapbor og krydsbor med gevind

Denne serie af R28 gevindskårne knapbor og krydsbor er specielt designet til sprængning ved udgravning af gange og boring af forankringshuller i store underjordiske metalminer.

Den gevindskårne koblingsmuffe er fremstillet ved hjælp af CNC-bearbejdning.

Teknisk information om R28 gevindskåret knapbor

Gevindforbindelse:R28
Hovedmateriale:Wolframkarbid
Bitskrogets materiale:Højstyrke legeret stål
Skyllekanaler:Fordelt langs boret til spånafledning og afkøling
Hoveddesign:Knapform
Diameter:38 mm, 41 mm og 43 mm
Vinkler:30 grader og 35 grader
Knapper:5×9 mm og 5×10 mm
Midterknapper:2×7 mm og 2×8 mm
Vægt:0,6 kg og 0,7 kg
Fremstillingsproces for hovedet:Hot-inlay-teknologi
Andre fremstillingsprocesser:Fuld karburiseringsvarmebehandling, højfrekvensbehandling og fosfateringsproces

Tekniske parametre for R28 gevindbor med krydsboring

Gevindforbindelse:R28
Hovedmateriale:Indlagte wolframkarbid-tænder
Borekronens kropsmateriale:Højstyrke legeret stål
Skyllekanaler:Fordelt langs boret til bortledning af affaldsrester og kølevæske
Hoveddesign:Krydsform
HxT:12×8 mm
Diameter:38 mm og 42 mm
Vægt:0,5 kg og 0,6 kg

Tekniske specifikationer for koblingsmuffen med gevind

Type:Mellemste stop
Gevindforbindelse:R32 og R38
Længde:160 mm og 170 mm
Diameter:45 mm og 55 mm
Materiale:Smedet højstyrke legeret stål
Fremstillingsproces:Varmebehandling med fuld karburering
Vægt:1,0 kg og 1,7 kg

Knappebit

R28 gevindskåret skruetrækkerbit
Gevindbit, knap	D (mm)	D (tommer)	Knapper Mål (Antal x Størrelse, mm)	Knapper, center (nr. x størrelse, mm)	Knappens vinkel	Gevind	Bestillingsnummer	Vægt (kg)
Knap	38	1 1/2	5 x 9 mm	2 x 7 mm	30 grader	R28	B173-3807-5363	0,6
	41	1 5/8	5 x 9 mm	2 x 8 mm	30 grader	R28	B173-4107-5365	0,6
	43	1 11/16	5 x 10 mm	2 x 8 mm	30 grader	R28	B173-4307-5365	0,7
	38	1 1/2	5 x 9 mm	2 x 8 mm	35 grader	R28	B173-3807-5345	0,6
	41	1 5/8	5 x 9 mm	2 x 8 mm	35 grader	R28	B173-4107-5345	0,6
	43	1 11/16	5 x 10 mm	2 x 8 mm	35 grader	R28	B173-4307-5345	0,7

Krydsbit

R28 gevindskåret krydsbor
Gevindbor, indsats	D (mm)	D (tommer)	Indsats H x T	Gevind	Bestillingsnummer	Vægt (kg)
Kryds	38	1 1/2	12 x 8 mm	R28	B158-3812-5310	0,5
Kryds	42	1 5/8	12 x 8 mm	R28	B158-4212-5310	0,6

Koblingsmuffe

Koblingsmuffe med gevind
Koblingsmuffe	L (mm)	L (tommer)	D (mm)	D (tommer)	Gevind	Bestillingsnummer	Vægt (kg)
Mellemste stop	160	6 5/16	45	1 3/4	R32	B302-4516-5454	1,0
Mellemste stop	170	6 3/4	55	2 5/32	R38	B302-5517-5656	1,7
