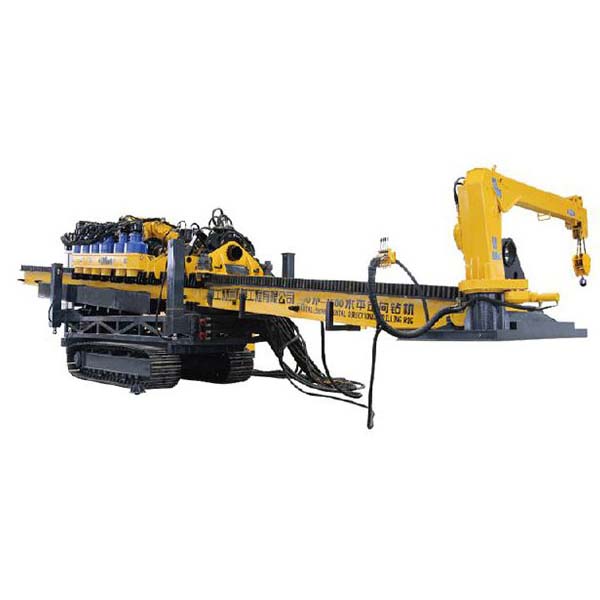

Name: Trenchless horisontal retningsbestemt boremaskine ≤15000 kN
Brand: beentools

Trenchless horisontal retningsbestemt boremaskine ≤15000 kN

Gravfri horisontal retningsboremaskiner er velegnede til effektiv installation af underjordiske rørledninger uden udgravning, hvilket sikrer en sikker og miljøvenlig byggeproces. Med en tryk-/trækkraft på ≤15000KN leverer de stabil og pålidelig ydeevne og er vidt brugt inden for bygningskonstruktion og kommunalteknik.

Trenchless horisontal retningsbestemt boremaskine struktur

Riggen har et split-strukturdesign. Hovedkraftaggregatet, hoveddelen og kontrolkabinen er helt adskilt. Afhængigt af brugerens krav kan riggens kraftstation udstyres med et larveføddersystem. Hoveddelen kan enten bruge en selvkørende larvefodskonstruktion eller en platform med selvlæssende/selvaflæsende konstruktion. Larvefodstypen er udstyret med en motorkraft på 100–145 kW, mens platformstypen med selvlæssende/selvaflæsende funktion har en motorkraft på 45 kW. Riggen leveres med en kran, hvilket gør det nemt at transportere borerør og reamere under byggeriet.

Hydraulisk kraft til grøftefri horisontal retningsboremaskine

Alle større hydrauliske komponenter er fra førende nationale og internationale mærker. Riggen har en kraftig ydeevne og er udstyret med fire Volvo-motorer. Alle fire kan køre samtidigt eller i parallelle par. Hvis en dieselmotor svigter, kan de andre fortsætte med at køre, hvilket forbedrer sikkerheden under byggeriet betydeligt.
Rotationskraft bruger et lukket system, mens hjælpekredsløbet bruger et åbent belastningsfølsomt system.
Riggens hydrauliske ventilsystem understøtter både elektrisk og manuel betjening. Hvis der opstår en elektrisk fejl, kan manuel betjening fortsætte som normalt.
Det digitale momentindstillingssystem giver operatøren mulighed for at indstille moment og tilbagetrækningskraft i henhold til projekt- og borerørsparametre med intuitiv visning.
Hydrauliksystemets temperatur reguleres automatisk, og kølekapaciteten kan justeres ud fra omgivelsestemperaturen.
Det hydrauliske system til masten og larvefoden er aftageligt, hvilket letter transporten.

Klemmeudløsningsanordning

Bruger en lukket struktur med tre kæber, hvilket er mere befordrende for pålidelig borerørsbrud.
Klemkraften kan justeres, så operatøren kan indstille kraften i henhold til borerørsspecifikationerne og projektets behov, hvilket forlænger både borerørs og kæbers levetid.
Klemmeudløsningsanordningen er kompakt; selv med meget korte borerørssamlinger kan den pålideligt klemme fast og udløse.
Klemmeudløsningsanordningen bevæger sig over hele slaglængden, hvilket sikrer, at borerørssamlinger kan fjernes i enhver position.

Kraft hoved

Trykbevægelsens ændringer fra glideskinnefriktion til rullerullefriktion reducerer effekttabet.
Hovedakslen bruger en flydende struktur, der forhindrer slid under borerørsudbrud.
Spindelkonstruktionen undgår spændingskoncentration.

grøftefri vandret retningsbestemt boremaskine ≤15000 kN

Model

BL-1500

Motoreffekt

Sverige Volvo 4x450KW

Maksimal tryk-/trækkraft

15000KN

Maksimal skubbe-/trækkraft

36 m/min (gear I), 18 m/min (gear II), 17 m/min (gear III), 8,5 m/min (gear IV)

Maksimal drejningsmoment

210000 N·m (gear I), 105000 N·m (gear II)

Spindelhastighed

0-50 o/min, 0-100 o/min

Mastindgangsvinkel

8-16 grader

Maksimalt tilspændingsmoment

210000 N·m

Maksimalt udløsningsmoment

420000 N·m

Passende kran

6,3 ton

Maksimal mudderpumpestrømningshastighed

4000 l/min (valgfrit)

Maksimalt mudderpumpetryk

20 MPa

Specifikationer for borerør

Inden for 10,5 m
