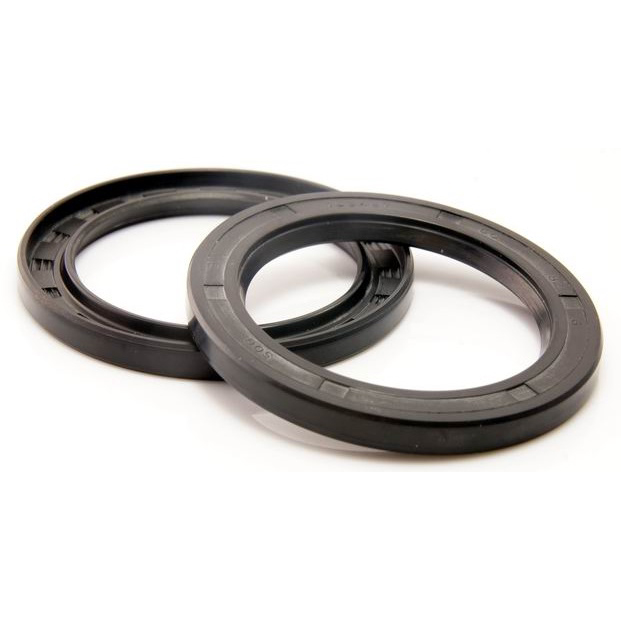

TC-type simmerring-olietætning med dobbelt læbe til motor og høje temperaturer

TC-type skeletolietætning, perifert gummi, indvendig fuld pakning, dobbeltlæbet olieskive med fjeder indeni, også kendt som læbetætningsring. Det er en af de almindelige standardmodeller af skeletolietætning, også kendt som læbetætning, standarddele olieskive. Den tilhører roterende olieskiver, som bruges til tætning i olie og støvede omgivelser, og kan modstå tryk inden for 0,03 MPa (0,3 kgf/m²) og er meget udbredt. Vælg et andet materiale afhængigt af den forskellige anvendelse af medier, tryk og temperatur. Almindelige materialer omfatter: skeletolietætning af butylgummi, skeletolietætning af fluorgummi, skeletolietætning af silikone og så videre.

1. Egenskaber:
   • Høj tætningsydelse: TC-type olietætninger er designet til at give fremragende tætningsydelse for at forhindre lækage af olie eller andre væsker.
   • Høj slidstyrke: Kontaktfladen på skeletolietætningen er normalt lavet af slidstærkt materiale, som har god slidstyrke.
   • Høj temperaturbestandighed: kan fungere normalt under højere temperaturforhold, egnet til miljøer med høje temperaturer.
   • God støvmodstand: forhindrer effektivt eksternt støv og partikler i at trænge ind i udstyret.
   • Kemisk modstandsdygtighed: Afhængigt af de forskellige materialer kan nogle TC-type olietætninger også modstå erosion fra specifikke kemikalier.
2. Strukturen af TC-type skeletolietætning omfatter hovedsageligt følgende dele:
   • Skelet: Det bruges til at give olietætningen støtte og formstabilitet.
   • Tætningslæbe: er hovedsageligt i kontakt med akseloverfladen og giver tætningseffekt, normalt lavet af elastisk materiale, såsom Viton, Neopren. Tætningslæben er designet til at sikre god tætningsevne.
   • Støvlæbe: Nogle TC-type olietætninger er udstyret med en ekstra støvlæbe for yderligere at forhindre støv og partikler i at trænge ind i tætningsområdet.
   • Fjeder: På indersiden af tætningslæben er der normalt en lille fjeder, der opretholder kontakttrykket mellem tætningslæben og akslen og dermed sikrer tætningseffekten.
3. Funktionsprincippet for TC-type skeletolietætninger er baseret på følgende punkter:
   • Tætningslæbetryk: Tætningslæben danner en tætningsflade på overfladen af den roterende aksel, hvilket forhindrer lækage af væske eller gas ved friktion. Fjedrens funktion er at opretholde kontakttrykket mellem tætningslæben og akslen for at sikre tætningseffekten.
   • Skeletstøtte: Skelettet giver den strukturelle støtte, der gør det muligt for tætningslæben at forblive i den korrekte position og opretholde formstabiliteten.
   • Støvtæt funktion: Den støvtætte læbe forhindrer derefter eksterne partikler i at trænge ind i tætningsområdet, hvilket forlænger olietætningens levetid.

Materialeegenskaber og anvendelse

Skelet-type olietætninger – TC Butylgummi-olietætninger:Kendetegnet ved usædvanlig god modstandsdygtighed over for benzin og alifatiske kulbrinteolier, kun overgået af polysulfidgummi, acrylat og fluoroelastomer, og overlegen i forhold til andre almindelige gummiarter. Varmebestandigheden er god, lufttætheden, slidstyrken og vandmodstanden er bedre, og bindingskraften er stærk. Ulemperne er dårlig kulde- og ozonbestandighed, lav styrke og elasticitet, dårlig syrebestandighed, dårlig elektrisk isolering og dårlig modstandsdygtighed over for polære opløsningsmidler. Temperaturområde: ca. -25 °C til +100 °C. Anvendes hovedsageligt til fremstilling af forskellige oliebestandige produkter, såsom slanger, tætningsprodukter osv.

Skelettype olietætning – TC fluoroelastomer olietætning:Olietætning til høje temperaturer, der er kendetegnet ved høj temperaturbestandighed; fluoroelastomer-olietætning med syre- og alkalibestandighed, oliebestandighed, oliebestandig gummi kan også være modstandsdygtig over for høje temperaturer i olietætningen; elektrisk isolering, mekaniske egenskaber, kemisk modstandsdygtighed, ozonbestandighed og modstandsdygtighed over for atmosfærisk ældning er fremragende. Anvendelsesområde: -25 °C til +250 °C. Ulemperne er dårlig bearbejdelighed, dårlig kuldebestandighed, høj pris, lav elasticitet og permeabilitet. Anvendes hovedsageligt i forsvarsindustrien til fremstilling af fly, raketter på vakuumresistente, højtemperaturresistente, kemikalieresistente tætningsmaterialer, slanger eller andre dele og i bilindustrien.

Skelettype olietætning – TC silikoneolietætning:Både høj og lav temperaturbestandighed, fremragende elektrisk isolering, høj stabilitet over for termisk oxidation og ozon, men har også egenskaber som modstandsdygtighed over for olie, opløsningsmidler, kemikalier osv., hvilket gør anvendelsen af silikongummi til at udvide sig til en række forskellige oliemedier, syremedier og kemiske opløsningsmidler. Ulemperne er: lavere mekanisk styrke, oliebestandighed, opløsningsmiddelbestandighed og dårlig syre- og alkalibestandighed, sværere at vulkanisere, højere priser. Anvendelsestemperaturområde: -55 °C til +225 °C. På grund af silikongummi-olietætningens særlige egenskaber anvendes den i vid udstrækning til tætning inden for luftfart, instrumentering, elektroniske og elektriske apparater, navigation, metallurgi, maskiner, biler, medicin og sundhedspleje og andre områder.
