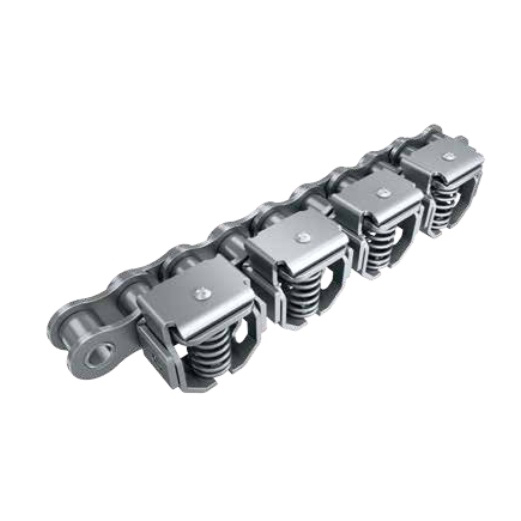

grebskæde til fødevareemballagemaskiner med fjederbeskyttelse

Filmen fastspændingskædens struktur omfatter hovedsageligt kædeled og tilbehør, hvoraf tilbehøret omfatter ydre skinne, indre skinne, højstabilitets-tilbagestillingsfjedermekanisme og fjederbeskyttelse. Den ydre skinne og den indre skinne er monteret sammen for at danne et fastspændingsrum, og den indre skinne er støbt med et fjederbelastet hulrum, hvor hulrummets åbning vender fremad.

De tykke filmkædetænger er specielt designet til produktionslinjer til strækning af plastfilm og er udstyret med innovative fjederbeskyttelses- og højstabilitets-tilbagestillingsfjedermekanismer for at øge pålideligheden, holdbarheden og konkurrenceevnen på markedet.

Fjederafskærmning og nulstillingsmekanisme

Fjederskærmen er placeret ved åbningen af fjederslidsen, mens den meget stabile fjedermekanisme er placeret inde i slidsen. Den ene ende af fjederen ligger mod den indvendige overflade, og den anden ende ligger mod den indvendige bundflade, hvilket forbedrer pålideligheden og levetiden.
Dette design styrker fjederen ved at optimere dens vinkel og tilføje en beskyttelse, hvilket forbedrer holdbarheden af hele fastgørelsen og filmklemkædestrukturen.

Struktur og fastspændingsprincip

Består af et tanghåndtag, en tangkrop og en fjeder monteret i en fjederbøsning.
Midtpunkterne for de forskellige stifter er: B (lang stift, tanglegeme og håndtag), M (øvre stift, fjederbøsning og tanglegeme), N/n (nedre stift, fjederbøsning og håndtag i åben/lukket tilstand).
Vinkler: Den åbne fastspændingsvinkel (α) og den lukkede fastspændingsvinkel (β), hvor β er 2-4 gange α, sikrer en stærk og pålidelig fastspændingskraft.
Filmens klemdel er en cirkulær overflade med en radius på 25–35 mm, der er velegnet til produktion af tyk film.
Dobbelt tanghåndtagsstruktur, hvor hver tangkrop er udstyret med 2 sæt identiske tang og fjedre for øget styrke og pålidelighed.

Ydeevne og anvendelse

Klemmer filmtykkelse på 1,5–2 mm, hvilket opfylder produktionsbehovene for 250–350 mikron tyk film.
Nøjagtig og pålidelig fastspænding, modstandsdygtig over for løsning og rivning og i stand til at modstå stærke stød fra hyppig åbning og lukning.
Ideel til højpræcis, robust fastspænding i filmstrækningslinjer og andre krævende produktionsmiljøer.
