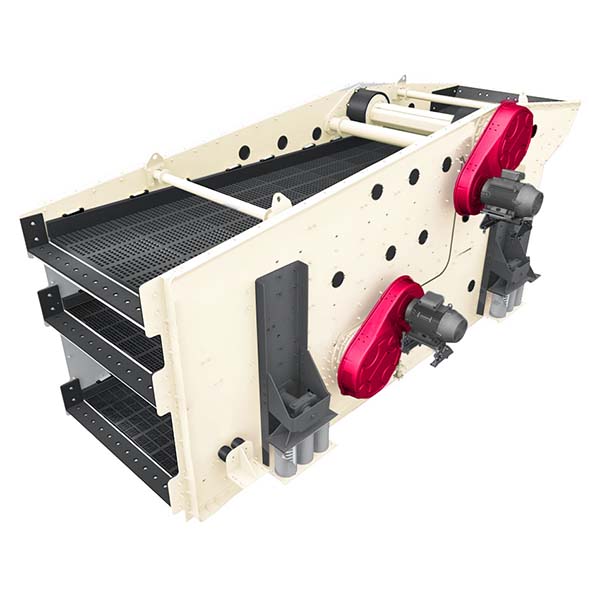

elliptisk vibrationssigte med to bevægelige excitationsakser

Elliptisk vibrationssigte adskiller sig fra den klassiske synkrone gearoverføringsstruktur. Den moderne elliptiske vibrationssigte anvender to uafhængige exciteringsanordninger til at realisere selvsynkron drift, hvilket ikke kun er enkelt i sin struktur, men også i høj grad reducerer vedligeholdelsens kompleksitet. Den er velegnet til behandling af mellemstore og fine korn, fugtige, viskose og andre materialer, der er vanskelige at sigte.

Egenskaber ved elliptisk vibrationssigte:

1. Sammensat bevægelsesspor: Materialet på skærmens overflade opnår den sammensatte effekt af at blive kastet og glide under det elliptiske spor, hvilket hjælper med materialets lagdeling og permeabilitetssortering.
2. Uafhængigt excitationssystem: De øverste og nederste to exciter er forskudt, hvilket forbedrer vedligeholdelsesbekvemmeligheden og undgår gensidig interferens mellem transmissionsdele.
3. Kompakt struktur, fleksibelt layout: Kan installeres vandret eller med en hældning på 5°, hvilket tilpasser sig forskellige krav til rumindretning.
4. Stærk anti-klæbeevne: Særligt god ydeevne for komplekse materialer med mudder, højt vandindhold eller viskositet.
5. Modulariseret skærmfladesign: Skærmmasken kan let udskiftes for at tilpasse sig forskellige krav til partikelstørrelse.
6. Finite element-strukturdesign: Ensartet kraft på skærmkroppen, stabil og pålidelig langvarig drift.

Fordele ved elliptisk vibrationssigte:

1. Sigteeffektivitet øget med mere end 25 %: Sammenlignet med en lineær sigte med samme specifikationer kan den elliptiske bevægelse effektivt forlænge materialets opholdstid på skærmens overflade og forbedre sigtehastigheden.
2. Bredere tilpasningsevne: Særligt velegnet til malm, byggematerialer, sand og grus med en høj andel af fine partikler, store mængder mudder og andre udfordrende scenarier.
3. Enkel vedligeholdelse: Ingen synkron gearstruktur, brug af selvsynkroniseringsprincippet, rysteren behøver ikke regelmæssig synkroniseringsjustering, lav fejlrate.
4. God støjkontrol: Vibrationerne kører jævnt, den samlede støj under drift er lav, hvilket er gunstigt for miljøbeskyttelse og driftskomfort.
5. Højstyrkematerialer og gummibelagt proces: Modstår effektivt slid og stød, hvilket forlænger udstyrets levetid.

Arbejdsprincip for elliptisk vibrationssigte:

Den elliptiske vibrationssigte bruger to exciter, der er placeret i bunden af sigtekroppen, forskudt foran og bagpå. Disse exciter, der er udstyret med ubalancerede excentriske blokke, genererer excentrisk kraft og danner et elliptisk syntetisk vibrationsspor.
Under drift:

1. Excitatoren producerer en periodisk elliptisk bane for at fremme materialernes bevægelse.
2. Materialet på skærmens overflade kastes konstant op, ned og ruller fremad under elliptisk kraft.
3. Finkornede materialer passerer hurtigt gennem sigtehullerne, mens større partikler fortsætter med at blive transporteret fremad, hvilket opnår klassificeringssigtning.
4. Retningen, frekvensen og amplituden af den elliptiske bevægelse kan justeres ved hjælp af rysters installationsvinkel og det elektriske styresystem for at imødekomme forskellige sigtningskrav. Sammenlignet med enkelt lineær eller cirkulær bevægelse er elliptisk bevægelse mere velegnet til våde, komplekse materialer, der er tilbøjelige til at blokere sigtet.

Anvendelsesområder for elliptisk vibrationssigte:

1. Minedrift og stenbrud:
   • Klassificeringsproces efter malmknusning;
   • Sigtning af kvartsit, granit, jernmalm og andre mineraler, der indeholder mudder og vand;
   • Sigtning af fine materialer i mekanisk sandproduktionslinje.
2. Byggematerialer:
   • Sigtning af byggeaffald og genbrugsmaterialer fra beton;
   • Sortering af vejbelægningsmateriale og grusaggregat.
3. Kul- og energiindustrien:
   • Våd kulskæring i kulvaskeanlæg;
   • Adskillelse af kulpulver, kulgangue og andre brændselsmaterialer.
4. Miljøbeskyttelse og genbrug af ressourcer:
   • Sigtning af tilgængelige tilslagsmaterialer i kommunalt affald;
   • Sortering af affaldsslagge, slagge, tailings og andre faste affaldsressourcer til genbrug.
