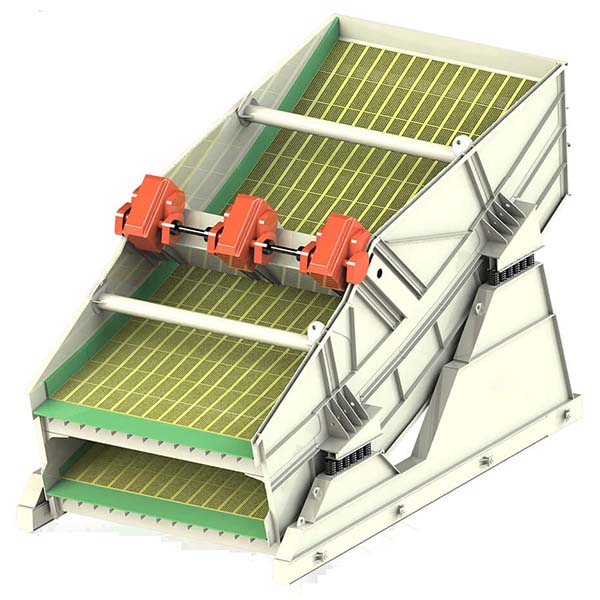

bananvibrerende skærm med tre skrå flader

Banansvibrerende skærm anvender princippet om screening med ens tykkelse gennem designet af skærmens overflade med forskellige hældningsvinkler på flere sektioner for at opnå en ensartet fordeling af materialets tykkelse på skærmens overflade og dermed forbedre screeningseffektiviteten og -præcisionen, hvilket er meget udbredt i industrien inden for kul, metaludvinding, byggematerialer osv.

Funktioner ved bananvibrerende skærm:

1. Flerdelet hældningsstruktur: Sigteoverfladen er normalt opdelt i fem eller seks sektioner med faldende hældningsstruktur, fra tilførselsenden med stor hældning til udløbsenden med lille hældning, for at opnå princippet om sigtning med ensartet tykkelse, optimere materialestrømningshastigheden og lagdelingsprocessen.
2. Kompleks elliptisk vibrationsbane: forskellige sektioner af vibrationsmodus er forskellige: højhastigheds elliptisk bevægelse ved tilførselsenden, den midterste sektion har tendens til cirkulær vibration, enden af den omvendte elliptiske bane, hvilket danner en “hurtig-stabil-langsom” dynamisk screeningsvirkning.
3. Modulært vibrator-design: brug af VB-serie kasseformet vibrationsexciter, høj excitationskraft, høj pålidelighed, let at vedligeholde strukturen. Udstyret med SKF- eller FAG-lejer af høj kvalitet for at sikre langvarig stabil drift.
4. God tætning og strukturel optimering: labyrint + mekanisk dobbelt tætningsdesign, støvtæt og vandtæt; tilførselstragten er specielt designet til at udnytte skærmens overfladeareal og forbedre sorteringseffektiviteten.

Kernefordele ved bananvibrationssigte:

1. Stor kapacitet pr. maskine: sammenlignet med den traditionelle lineære skærm eller cirkulære vibrationsskærm kan bananskærmen påtage sig en større sigtningsopgave med en mere kompakt struktur, hvilket reducerer udstyrets pladsbehov og omkostninger.
2. Højere sigtningseffektivitet: Multisegment-vibrationbaner styrer effektivt hastigheden af materialebevægelse og opholdstid, hvilket gør sigtningsprocessen mere tilstrækkelig og velegnet til fin sortering af finkornede materialer.
3. Spar antallet af systemudstyr: kan erstatte mere end én side om side-brug af den traditionelle sigtemaskine, reducere antallet af udstyr, reducere drifts- og vedligeholdelsesomkostninger.
4. Lav støj, lav vibrationsoverførsel: Sigtehuset har et optimeret strukturelt design med gummifjedre og fleksibel kobling, hvilket effektivt reducerer udstyrets støj og vibrationer.
5. Let at justere og vedligeholde: fleksibel justering af amplituden ved at tilføje eller trække modvægtblokken fra for at tilpasse sig forskellige materialegenskaber og proceskrav; modularisering af exciterstrukturen, demontering og installation er mere praktisk.

Banansvibrerende skærmens funktionsprincip:

Baseret på princippet om “sigte med ensartet tykkelse” er kerneidéen at få materialet på skærmens overflade til at ligge i en tilnærmelsesvis ensartet tykkelse ved hjælp af den flersektionerede, skrå skærmflade. Denne struktur kan effektivt bremse tilstopning af materialet og trykopbygning og forbedre sorteringseffektiviteten.

Når motoren startes, driver exciteren hele skærmkassen til at producere sammensatte elliptiske vibrationer, og materialet på den skrå skærmflade påvirkes af exciteringskraften til at producere kontinuerlige spring fremad. På forskellige skrå passager ændres materialets hastighed og acceleration i overensstemmelse hermed, fra hurtig transport til langsom ophold, for at fuldføre den effektive sorteringsproces. Den omvendte elliptiske bane i enden hjælper de finkornede materialer med at trænge igennem skærmen, hvilket forbedrer produktets renhed og ensartethed.

Anvendelsesområder for bananvibrationsskærm:

1. Kulindustrien: bruges til sigtning, afvanding, de-mediaisering, desliming og andre aspekter af råkul, mellemkul, færdigt kul, hvor det erstatter flere konventionelle skærme i store kulminevaskeanlæg.
2. Metalminer: sigtning af jernmalm, ikke-jernholdige metaller og andre råmalme samt slibeprodukter fra våd og tør sorteringsproces.
3. Byggematerialer og sand- og grusaggregatindustrien: bruges til mekanisk sand, knust sten, stenpulver og andre aggregater til sortering af færdige produkter og klassificering af partikelstørrelse, forbedrer kvaliteten af aggregatgraden.
4. Kemisk og metallurgisk industri: forbehandling og sortering af forskellige kemiske råmaterialer med medium hårdhed eller finkornet struktur.
5. Elkraftindustrien: Sorteringssystem til brændselskul som en højeffektiv sorteringskernekomponent.

Hvis du har brug for at tilpasse parametrene i henhold til materialets beskaffenhed og sorteringskrav, er du velkommen til at kontakte os for teknisk support til valg.
